| KSQ普通型速度检测器
一、概述
用于对输送机带速进行线性检测的新型装置，对带速进行实时监测，已广泛应用于输送系统中的胶带上，对胶带机的安全运行提供了可靠的检测手段。
二、型号含义：K SQ-24 10 GK
K SQ : 产品代号
24:交流220V
10:传感器动作距离
GK:二线常开
三、技术参数
1、使用环境条件：a.环境温度 -15 ℃-40℃。b.相对湿度 不大于85％
2、主要技术参数 ：
a.工作电压 AC220V ± 10％
b.输入信号
c.测速范围 20-999r / min
四、结构特点
1、本机由触轮、脉冲盘、电子脉冲开关、壳体等组成、触轮采用铸铁铸造，表面铣槽以防护打滑作用。壳体采用铝铸造连接处配有密封圈即使本机减轻重量与防水性能；
2、本机内开关采用常用型，若带速低于0.8既可跳闸或停机。

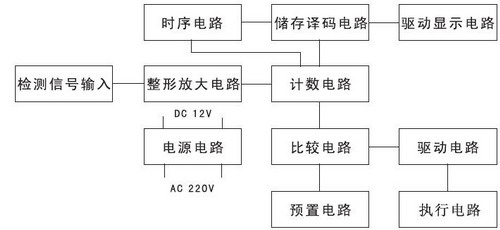

五、工作原理
当触轮随胶带机运行而旋转时带动机内的脉冲盘,在脉冲盘旋转时传感器的感应信号输入到控制电路中去,经放大、整形后进行计数，其计数值预置数比较，判断胶带的带速，即：正常带速、打滑或超速等等。同时，执行电路输出相应的开关信号。
六、安装与使用
本机应避免在起动和停止过程中投入使用，安装位置应选在较运行平衡处。

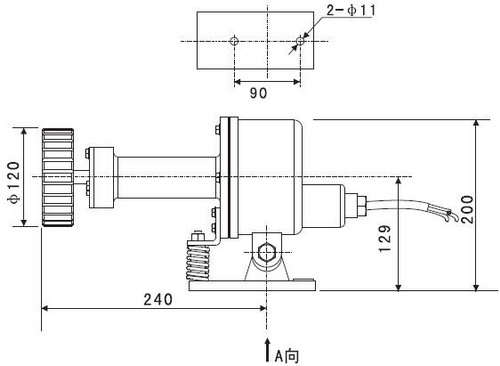

安装尺寸

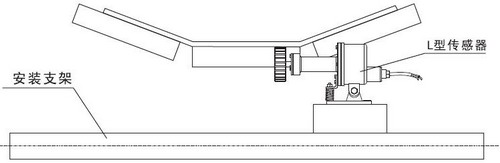

安装示意图 |
