KFKLT2系列双向拉绳开关

一、概述

用于胶带输送现场发生紧急事故时，启动本机开关，立即停机，防止事故的扩大、本机由于安装方便、开关转换可靠、在胶带运输机现场得到广泛应用。

 参考型号（以实物为准）

三、技术参数

1、使用环境条件：a.环境温度 -30 ℃-50℃。b.相对湿度 不大于85％

2、主要技术参数

型 号	动作角度	极限角度	动作力(kg)	触点数量		触点容量	复位方式	可靠性	重量(kg)
				常开	常闭
KHFKLT2-1	30 °	60 °	10	1	1	5A(AC300V)	手动	>10^6次	3
KHFKLT2-1							自动		3.5

四、结构特点

1、本机采用铝合金精密铸造壳体，强度高、重量轻；

2、外壳防护等级达IP65,可在恶劣环境中工作；

3、机内采用进口微动开关、触电容量大、动作灵敏、可靠。

五、工作原理

当胶带运输机现场发生紧急事故时，可拉动系于摆臂上钢丝绳，摆臂旋转而带动机内凸轮并驱动微动开关。发出停机信号。

1型机是在故障排除后，搬动限位杆方能复位。

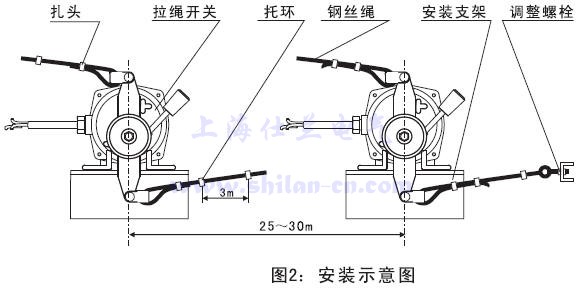

六、安装调整

本机一般安装在胶带运输机沿线两侧机架上

1、将拉绳开关固定在支架上，然后焊在机架上；

2、两机间距离为25－30m，用直径为 Φ4的钢丝绳连接，松紧应适度；

3、为减少钢丝绳自重对开关启动的影响，每隔3m在机架上焊一个托环，以支撑钢丝绳；

4、用户可自制安装支架，也可向我厂成套定购。

七、接线方法

本机在出厂时已配接3芯橡套电缆，芯线上备有线号，可参照说明书。

八、用户须知

用户若定购我公司生产的开关，我公司可代购钢丝绳等。
