• 光电发射器外形

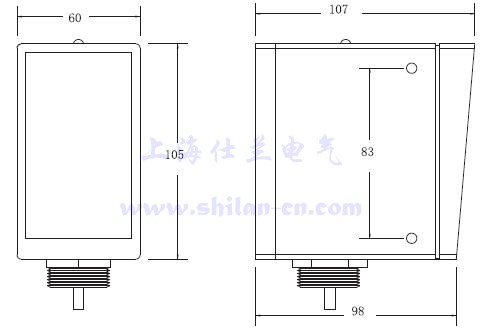

• 外形尺寸

• 技术数据

1. 电源电压：220V 380V/AC
2. 输出电流：触点20A
3. 检测距离 Max25m（可调)
4. 环境温度 －20 ℃…＋65℃
5. 环境照度：白炽灯3000LX
6. 太阳光10000LX
7. 绝缘电阻：20MΩ
8. 外壳材料：铝压铸
9. 防护等级：IP67

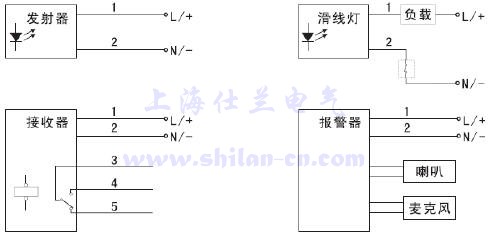

• 输出回路

• 网络工作原理

本防撞系统是以一个常开的状态预接在网络控制系统中，当防撞仪截取到一个工作信号后，经过内部电路的转换，使其内部所带的继电器5脚断开，4脚闭合，从而驱动滑线灯及报警器工作。如要清零，按系统中的复位键。

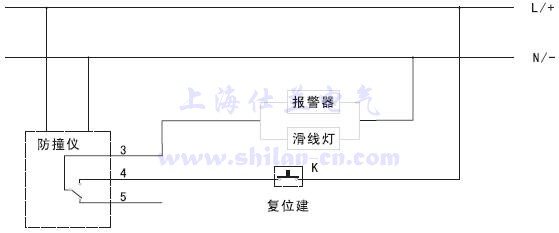

• 网络回路

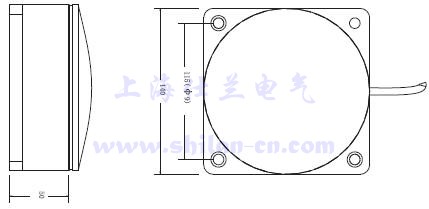

• KSL-260滑线灯

滑线灯主要作用是提供光学报警，在环境非常恶劣的条件下，能见度非常低的情况下操作员可以在各个角度看见警报，并作出调整。安装环境：噪声很大，风尘很大。

• 技术数据

1. 电源电压：220V 380V/AC
2. 功率：20W
3. 颜色：红、绿、黄
4. 外壳材料：ABS

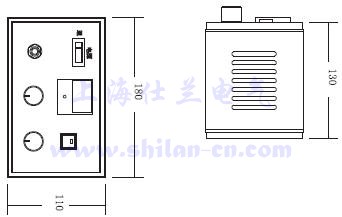

• KSL-280声光报警器

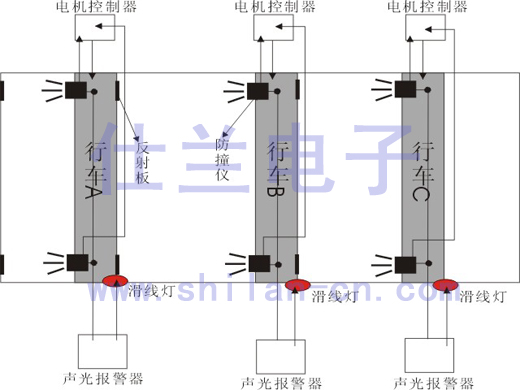

• 安装方式

1.常规模式

2.安全模式：解决模式1中当行车A向行车B移动的时候临界状态时不报警的缺陷，即行车只能单向移动报警。

• 技术数据

1. 电源电压：220V
2. 功率：50W
3. 频率：20Hz…1Hz
4. 指示：指示灯显示
5. 外部接口： 8Ω高音喇叭、麦克风

• 选型注意事项

1. 注意最大报警距离，一般情况下漫反射（即不加任何反射设施）的最大距离在1米左右，而且误报几率比较高，不推荐使用。反射板反射型距离在3米左右。发射接收型距离最大可以达到25米，而且误报率极低，推荐选用。
2. 若在室外使用应该假装避光防护罩，提高防水性能和日光影响。
3. 现场环境比较恶劣，雾尘比较大，声音比较强的可单独选用防撞仪作为停机使用，划线灯和报警器可不选。
4. 注意使用电压要求。
