外壳形式				矩形（黄），带水冷，风冷
工作电源				（DC12V；DC24V；AC110V；AC220V) ± 10%
工作温度				-25 ℃～＋70℃有水冷、风冷时 -25 ℃～＋120℃
检测温度				反馈反射型（y）	对射型（T）
检测距离				6m	15m
输 出 形 式	接点			接点容量：AC250V/5A，DC30V/5A
	电 平	12V	PNP NO/NC	负载电流100mA
			NPN NO/NC	负载电流100mA
		24V	PNP NO/NC	负载电流100mA
			NPN NO/NC	负载电流100mA
	光隔离（G）			最大输入工作电压 ≤27VDC，负载电流100mA
重量				2.5kg
指示灯				接通电源指示绿LED亮，有信号工作指示灯红LED亮

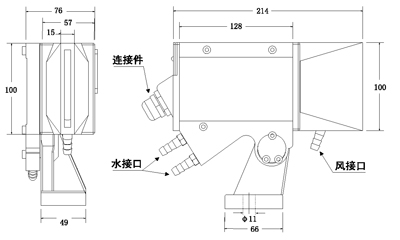

外形尺寸				长×宽×高 235×75×180mm
功耗				<5W
绝缘电阻				DC500V， ≥20MΩ
响应时间				电平与隔离<2ms,接点<20ms
灵敏度				顺时针旋转，由低到高
保护				直流输入极性保护，电平输出短路及过载保护
操作角度				俯仰角 ± 60 ° ，方位角 任意调节

输出连接方式
NPN输出	PNP输出
直流方式	交流方式

接线图:

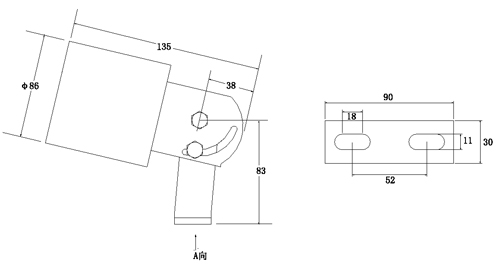

反射镜外形及安装尺寸：
